Você já experimentou uma fornalha que não fica acesa ou um aquecedor de água que se recusa a aquecer? Pode ser devido a um termopar com defeito . Os termopares são sensores vitais encontrados em vários sistemas, como fornos, aquecedores de água e fornos industriais. Eles detectam mudanças de temperatura e geram uma pequena tensão, que é usada para controlar a temperatura do sistema.
Neste artigo, discutiremos por que os termopares falham e como você pode substituir um com defeito com facilidade. Com as ferramentas e orientações certas, a substituição de um termopar é fácil para os proprietários, garantindo que seu equipamento continue funcionando sem problemas.

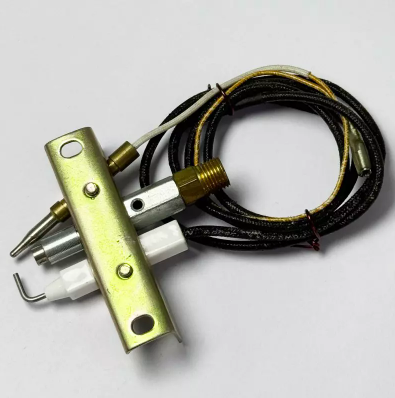

Um termopar é um sensor de temperatura simples, mas altamente eficaz, que consiste em dois fios metálicos diferentes unidos em uma extremidade, formando o que é chamado de junção quente. Quando a junção quente é exposta a um gradiente de temperatura, gera uma pequena tensão devido ao efeito Seebeck, onde os metais reagem de forma diferente às mudanças de temperatura. Esta tensão é proporcional à diferença de temperatura e pode ser medida para determinar a temperatura na junção quente.
O princípio por trás dos termopares é relativamente simples, mas sua versatilidade os torna valiosos em muitas aplicações. Eles são particularmente úteis em ambientes onde as temperaturas flutuam amplamente ou onde altas temperaturas precisam ser medidas, como em fornos, máquinas industriais e até mesmo em experimentos científicos. Os termopares são usados em muitos sistemas porque são relativamente baratos, duráveis e capazes de medir uma ampla faixa de temperaturas. Porém, devido ao desgaste, podem perder a eficácia com o tempo e, quando isso acontece, precisam ser substituídos.
Um termopar que não está funcionando corretamente pode causar vários problemas, levando a possíveis falhas no sistema. Os sinais comuns que indicam um termopar com defeito incluem:
● Forno ou aquecedor não permanece aceso: Se a luz piloto do seu forno não permanecer acesa ou o seu aquecedor de água não acender, pode ser devido a uma falha no termopar, pois ele é responsável por sinalizar quando o gás deve fluir para o queimador.
● Leituras de temperatura imprecisas: Se o seu aparelho ou sistema estiver fornecendo leituras de temperatura falsas, isso pode muitas vezes ser atribuído a um termopar com defeito que não consegue gerar uma tensão precisa.
● Queimador não acende: Se o queimador se recusar a acender mesmo quando o termostato estiver solicitando calor, o termopar pode não estar funcionando corretamente e não sinalizar ao sistema para abrir a válvula de gás.
Um termopar defeituoso pode levar a contas de energia mais altas, desempenho ineficiente e, em alguns casos, falha do sistema, razão pela qual substituí-lo imediatamente é essencial.
Antes de substituir um termopar, certifique-se de ter as seguintes ferramentas e materiais em mãos:
● Chave inglesa: Para afrouxar e remover as conexões do termopar da válvula de gás e outros componentes.
● Chave de fenda: Usada para remover quaisquer painéis ou tampas que obstruam o acesso ao termopar.
● Multímetro: Para testar o novo termopar para garantir que ele esteja funcionando corretamente depois de instalado.
● Luvas e óculos de segurança: Para se proteger de perigos potenciais durante o processo de substituição, especialmente ao lidar com componentes de gás.
● Termopar de substituição: Certifique-se de selecionar um termopar que corresponda ao tipo e tamanho daquele que está sendo substituído.
Ferramenta/Material | Propósito |
Chave inglesa | Para afrouxar e remover conexões de termopares |
Chave de fenda | Para remover quaisquer tampas ou painéis que obstruam o acesso |
Multímetro | Para testar a funcionalidade do novo termopar |
Luvas e óculos de segurança | Para proteger contra perigos potenciais, especialmente com componentes de gás |
Termopar de substituição | Para substituir o termopar defeituoso por um compatível |
Os termopares estão disponíveis em vários tipos, cada um adequado para diferentes faixas de temperatura e aplicações. Os tipos comuns incluem:
● Tipo K (Cromel-Alumel): Um dos termopares mais comumente usados, oferece uma ampla faixa de temperatura e é normalmente usado para aplicações de uso geral.
● Tipo S (Platina-Ródio): Este tipo é usado para aplicações de alta precisão, especialmente onde as temperaturas excedem aquelas mensuráveis por termopares Tipo K. O tipo S é usado em fornos e fornos de alta temperatura.
Antes de comprar um novo termopar, consulte o manual do seu sistema ou inspecione o termopar antigo para garantir a compatibilidade. Você precisará combinar o tipo, tamanho e faixa de temperatura do termopar de substituição com seus requisitos específicos.
A primeira e mais importante etapa na substituição de um termopar é garantir que o sistema esteja completamente desligado. Isso inclui:
● Desligando a energia: Se o sistema for elétrico, desligue a fonte de alimentação para evitar qualquer risco de choque elétrico.
● Desligar o gás: Para sistemas que utilizam gás, certifique-se de que o fornecimento de gás esteja desligado para evitar vazamentos e o risco potencial de incêndio ou explosão.
Certifique-se de que o sistema teve tempo de esfriar antes de continuar. É sempre melhor esperar pelo menos 30 minutos para garantir que não haja fontes de calor persistentes.
Depois de desligar a energia e o gás:
● Localize o termopar: O termopar geralmente está localizado próximo ao queimador ou à luz piloto. Pode ser necessário remover um painel ou tampa para acessá-lo.
● Desconecte os fios: Use sua chave inglesa para afrouxar e desconectar a porca que prende o termopar à válvula de gás ou ao sistema de controle. Observe como os fios estão conectados antes de removê-los.
● Remova qualquer hardware de montagem: Se o termopar estiver preso com suportes ou clipes, remova-os cuidadosamente para liberar o termopar de seu alojamento.
Agora que o termopar antigo foi removido, é hora de instalar o novo:
● Posicione o novo termopar: Coloque o novo termopar na mesma posição do antigo, garantindo que a junção quente (exposta à fonte de calor) esteja corretamente posicionada perto do queimador ou da luz piloto.
● Garanta o alinhamento adequado: Verifique novamente se o termopar está alinhado corretamente para evitar leituras incorretas ou mau desempenho.
Assim que o termopar estiver no lugar:
● Reconecte os fios: Conecte os fios aos terminais apropriados, garantindo uma conexão segura. Os fios devem ser bem presos, mas não apertados demais, pois isso pode causar danos às conexões.
● Prenda o termopar: Use o equipamento de montagem apropriado para fixar o termopar no lugar, certificando-se de que ele esteja posicionado corretamente para obter desempenho ideal.
Após a instalação, é crucial testar o novo termopar para garantir que esteja funcionando corretamente:
● Use um multímetro: configure seu multímetro para medir milivolts. Aqueça o termopar acendendo a luz piloto ou usando uma pequena chama. O termopar deve gerar uma tensão (geralmente entre 25 e 30 milivolts).
● Verifique as leituras: Se o multímetro mostrar uma leitura consistente dentro da faixa normal, o termopar está funcionando corretamente. Caso contrário, verifique novamente a fiação e o posicionamento ou considere substituir o termopar.
● Conexões incorretas dos fios: Um dos problemas mais comuns é a conexão inadequada dos fios do termopar. Certifique-se de seguir a configuração original dos fios ou consulte o manual do sistema.
● Instalação inadequada: Certifique-se de que o termopar esteja encaixado corretamente em sua montagem. Se a junção não for exposta adequadamente à fonte de calor, ela poderá não gerar a tensão correta.
Se continuar a encontrar problemas, verifique novamente a sua instalação e certifique-se de que o tipo e o tamanho do termopar correspondem aos requisitos do sistema.
Problema | Solução |
Termopar não gera tensão | Certifique-se de que o termopar esteja devidamente posicionado e conectado ao sistema. Teste a tensão com um multímetro. |
Os fios não estão conectados corretamente | Verifique novamente as conexões dos fios e certifique-se de que estejam bem fixadas, sem apertar demais. |
A luz piloto não permanece acesa | Verifique o termopar quanto a corrosão ou danos. Substitua se necessário e certifique-se de que o fornecimento de gás esteja devidamente cortado. |
Códigos de erro do sistema | Confirme se o tipo de termopar corresponde aos requisitos do sistema. Se o sistema continuar apresentando erros, consulte um profissional. |
Um termopar precisa ser mantido limpo para medições precisas de temperatura. Remova regularmente quaisquer detritos ou fuligem que possam se acumular no termopar usando uma escova macia ou ar comprimido. Limpá-lo uma vez a cada poucos meses ajudará a manter seu desempenho e evitar acúmulos.
● Teste periodicamente: mesmo que seu termopar pareça estar funcionando bem, testes periódicos garantem que ele ainda esteja preciso.
● Substitua quando necessário: Se o termopar apresentar sinais de degradação, como corrosão, rachaduras ou componentes tortos, substitua-o imediatamente para evitar problemas futuros.
Atividade de Manutenção | Frequência recomendada | Propósito |
Limpe o termopar | A cada 3-6 meses | Remova poeira, fuligem ou detritos para garantir a precisão. |
Funcionalidade de teste | A cada 6 meses ou em caso de mau funcionamento | Verifique a geração de tensão usando um multímetro. |
Inspecione quanto a danos físicos | Anualmente | Procure rachaduras, corrosão ou desgaste. |
Substitua o termopar | A cada 2-5 anos (dependendo do uso) | Garanta o desempenho ideal e evite falhas do sistema. |
Substituir um termopar com defeito é uma tarefa de manutenção fundamental para manter seu sistema funcionando com eficiência. Seguindo este guia, você pode substituir facilmente o termopar e garantir o funcionamento adequado. A limpeza regular e as verificações periódicas podem prolongar sua vida útil e evitar problemas futuros.
Para termopares e soluções de hardware de alta qualidade, Ningbo Yinzhou Yuanming Hardware Co., Ltd. oferece produtos confiáveis e projetados para atender diversas necessidades industriais. Seus termopares são projetados para fornecer desempenho preciso e durável, garantindo resultados ideais para seus sistemas.
R: Um termopar é um sensor de temperatura feito de dois metais diferentes unidos. Ele detecta mudanças de temperatura gerando uma pequena tensão, que é usada em diversos sistemas como fornos e aquecedores de água.
R: Se o seu forno ou aquecedor de água não permanecer aceso ou se você estiver obtendo leituras de temperatura imprecisas, seu termopar pode precisar ser substituído.
R: Sim, substituir um termopar é uma tarefa administrável com ferramentas básicas. Certifique-se de que o sistema esteja desligado e siga as etapas adequadas para instalação e teste.
R: Dependendo do uso, um termopar deve ser substituído a cada 2 a 5 anos ou quando aparecerem sinais de mau funcionamento, como corrosão ou leituras de temperatura inconsistentes.
R: Você precisará de uma chave inglesa, chave de fenda, multímetro, luvas de segurança e um termopar de reposição para substituí-lo com segurança e eficácia.
