Os termopares são essenciais na medição de temperatura em muitos setores. Já se perguntou como sensores tão pequenos podem suportar condições extremas e, ao mesmo tempo, fornecer leituras precisas?
Neste artigo, exploraremos como funcionam os termopares, com foco no efeito termoelétrico, seus componentes e como eles são utilizados em aplicações industriais e cotidianas. Ao final, você entenderá como funcionam esses poderosos sensores e sua importância na medição de temperatura.
Os termopares são um dos sensores de temperatura mais utilizados em aplicações industriais e científicas devido à sua simplicidade, economia e versatilidade. Esses sensores operam com base no efeito termoelétrico, fenômeno no qual uma tensão é gerada quando dois fios metálicos diferentes são submetidos a uma diferença de temperatura. A tensão gerada pelo termopar é diretamente proporcional à diferença de temperatura entre as duas junções. Os termopares são encontrados em vários ambientes onde a medição de temperatura é crucial, como fábricas, usinas de energia e até mesmo eletrodomésticos. Esta ampla gama de casos de uso demonstra sua importância no rastreamento preciso da temperatura em ambientes controlados e agressivos.
Os termopares desempenham um papel crucial em indústrias onde a medição de temperatura é vital para o controle, segurança e eficiência do processo. Por exemplo, em processos industriais como a fabricação de metais, a produção de alimentos e até mesmo o setor de energia, manter um controle preciso da temperatura é essencial para um desempenho ideal. Os termopares são duráveis, capazes de operar em ambientes com temperaturas extremamente altas ou baixas e podem suportar tensões mecânicas, como vibração e alta pressão. Sua capacidade de fornecer leituras precisas sob condições desafiadoras os torna a escolha preferida para muitas aplicações industriais. Compreender como funcionam os termopares garante que as empresas possam selecionar o sensor certo para suas necessidades, levando a maior eficiência e redução de riscos operacionais.
O objetivo deste artigo é fornecer uma compreensão abrangente de como funcionam os termopares. Exploraremos os princípios por trás de sua operação, examinaremos seus componentes e discutiremos suas aplicações e limitações. Ao final deste artigo, você terá uma compreensão clara da função, vantagens e considerações envolvidas no uso de termopares para medição de temperatura.
O princípio de funcionamento dos termopares é baseado no efeito Seebeck, um fenômeno termoelétrico onde dois metais diferentes geram uma tensão quando submetidos a uma diferença de temperatura. Quando o calor é aplicado à junção quente do termopar, os elétrons nos fios metálicos começam a se mover mais rapidamente, criando uma diferença no potencial elétrico entre as duas junções. Esta tensão pode então ser medida e usada para calcular a temperatura na junção quente. O efeito Seebeck é um princípio fundamental dos termopares e explica porque eles são capazes de converter energia térmica em energia elétrica. É esta tensão que permite que os termopares funcionem como sensores de temperatura altamente eficazes.

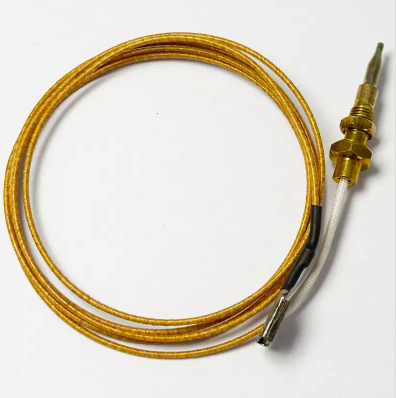

Os termopares consistem em dois fios metálicos conectados em uma extremidade, formando a “junção quente” ou ponto de medição. A outra extremidade dos fios, conhecida como “junção fria”, normalmente é conectada a um dispositivo de medição. A diferença de temperatura entre as junções quente e fria faz com que o termopar gere uma tensão proporcional à diferença de temperatura. A temperatura na junção quente pode então ser determinada medindo esta tensão e utilizando tabelas de referência padrão. É importante observar que a junção fria normalmente está em uma temperatura conhecida (geralmente a temperatura ambiente), e qualquer variação de temperatura na junção fria deve ser considerada para garantir leituras precisas.
Os termopares geram uma tensão pequena, mas mensurável, que é proporcional à diferença de temperatura entre as junções quentes e frias. A tensão produzida varia linearmente com a temperatura em muitos casos, mas a relação pode ser diferente dependendo do tipo de termopar e da faixa de temperatura. Os termopares estabeleceram tabelas de conversão de tensão para temperatura que permitem que as leituras de tensão sejam traduzidas em valores de temperatura. Esta relação entre tensão e temperatura é fundamental para a capacidade do termopar de fornecer medições precisas de temperatura.
Um termopar é feito de dois metais diferentes, o que permite a criação de tensão quando sujeito a uma diferença de temperatura. A escolha dos metais utilizados no termopar é crucial porque a tensão gerada depende das diversas condutividades elétricas dos materiais e de sua resposta às mudanças de temperatura. Esses metais devem ser escolhidos por sua capacidade de produzir uma diferença de tensão mensurável e consistente quando expostos ao calor. Os metais diferentes, quando unidos, formam o componente essencial que torna os termopares funcionais.
Existem vários tipos de termopares, cada um feito de diferentes combinações de metais para atender a faixas de temperatura e aplicações específicas. Os tipos comuns incluem:
● Tipo K (Cromel/Alumel): Conhecido por sua ampla faixa de temperatura, de -200°C a 1372°C, e é amplamente utilizado em aplicações industriais em geral.
● Tipo J (Ferro/Constantan): Normalmente usado para temperaturas entre -40°C e 750°C, comumente usado em aplicações onde a medição de alta temperatura não é necessária.
● Tipo T (Cobre/Constantan): Oferece alta precisão em aplicações de baixa temperatura, com faixa de -200°C a 370°C, ideal para aplicações criogênicas.
● Tipo E (Cromel/Constantan): Conhecido por sua saída de alta tensão e faixa de -200°C a 900°C, ideal para medições de temperatura moderada.
Cada tipo de termopar é adequado para diferentes ambientes com base em sua faixa de temperatura e durabilidade.
Tipo de termopar | Emparelhamento de metal | Faixa de temperatura |
Tipo K | Cromel/Alumel | -200°C a 1372°C |
Tipo J | Ferro/Constantan | -40°C a 750°C |
Tipo T | Cobre/Constantan | -200°C a 370°C |
Tipo E | Cromel/Constantan | -200°C a 900°C |
Tipo N | Nicrosil/Nisil | -200°C a 1300°C |
Tipo R | Platina/Platina-Ródio | 0°C a 1600°C |
Tipo S | Platina/Platina-Ródio | 0°C a 1600°C |
Tipo B | Platina/Platina-Ródio | 600°C a 1700°C |

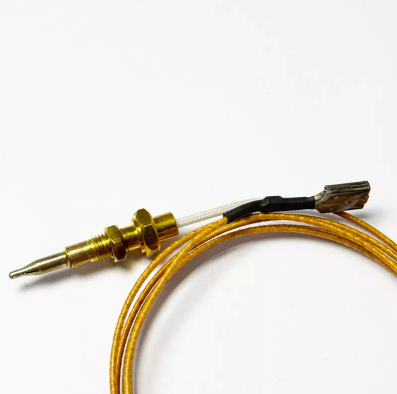

Os termopares vêm em vários designs de sonda, dependendo da aplicação. Estes incluem:
● Junção exposta: O tempo de resposta mais rápido, com os fios sensores expostos ao ambiente, tornando-a ideal para mudanças rápidas de temperatura. No entanto, é mais sujeito a danos físicos.
● Junção aterrada: A junção de detecção é fixada ao revestimento da sonda, proporcionando transferência de calor mais rápida e melhor estabilidade, mas pode ser suscetível a interferências elétricas.
● Junção não aterrada: A junção de detecção é isolada dentro da sonda, oferecendo proteção contra ruído elétrico, mas a transferência de calor é mais lenta, resultando em um tempo de resposta mais lento.
Estilo de sonda | Descrição | Melhor caso de uso |
Junção exposta | Junção de detecção exposta para resposta rápida. | Mudanças rápidas de temperatura (gases, ar) |
Junção Aterrada | Junção de detecção conectada à bainha da sonda. | Estabilidade e transferência de calor mais rápida (sólidos) |
Junção não aterrada | Junção de detecção isolada da sonda. | Leituras precisas em áreas elétricas ruidosas |
A compensação da junta fria é o processo de correção das variações de temperatura na junção fria de um termopar. Como a junção fria nem sempre está em uma temperatura fixa, sua temperatura deve ser monitorada e ajustada, garantindo que a medição da temperatura na junção quente seja precisa. Esta compensação é necessária porque a tensão produzida pelo termopar é baseada na diferença entre as junções quente e fria.
A compensação da junta fria normalmente é obtida usando componentes dedicados que monitoram a temperatura da junta fria e ajustam a saída do termopar de acordo. Esses componentes medem a temperatura ambiente na junta fria e utilizam esses dados para calcular e ajustar a tensão gerada pelo termopar. A maioria dos instrumentos modernos de medição de temperatura possui compensação de junta fria integrada para fornecer leituras precisas de temperatura.
Erros de junção fria podem surgir se a temperatura na junção fria não for contabilizada com precisão. Esses erros podem levar a leituras incorretas de temperatura, especialmente se a temperatura ambiente na junção fria flutuar. Para minimizar esses erros, devem ser usados módulos de compensação de junta fria de alta qualidade, e a calibração regular dos sistemas de termopares é essencial. Além disso, alguns instrumentos de medição oferecem ajustes manuais para ajustar a compensação e garantir a mais alta precisão.
A tensão gerada por um termopar é geralmente muito pequena, normalmente na faixa de microvolts. Por exemplo, um termopar Tipo K gera aproximadamente 41 µV/°C de mudança de temperatura. Apesar desta pequena escala, a tensão é diretamente proporcional à temperatura, tornando possível medir a temperatura com alta precisão. A pequena tensão permite leituras sensíveis de temperatura, mas requer instrumentação precisa para medir com precisão.
Os fabricantes normalmente fornecem gráficos de conversão de temperatura para tensão, permitindo aos usuários converter facilmente a tensão produzida por um termopar em uma leitura de temperatura. Esses gráficos são baseados em tabelas e equações de referência bem estabelecidas, garantindo que as leituras de tensão sejam traduzidas com precisão em valores de temperatura. O processo de conversão permite medições de temperatura consistentes e confiáveis, mesmo com as pequenas tensões geradas pelo termopar.
Tensão (mV) | Temperatura (°C) |
0.000 | 0 |
0.020 | 20 |
0.100 | 100 |
0.200 | 200 |
0.500 | 500 |
1.000 | 1000 |
2.000 | 2000 |
A precisão da medição de temperatura de um termopar pode ser afetada por vários fatores, incluindo o tipo de termopar, a qualidade dos materiais e as condições ambientais. Para garantir medições precisas, é crucial usar termopares de alta qualidade e considerar adequadamente as influências ambientais, como ruído elétrico ou flutuações de temperatura na junção fria. A calibração regular e a instalação adequada também são importantes para manter a precisão.
● Economia e durabilidade: Os termopares são baratos de produzir e podem operar em ambientes agressivos, tornando-os ideais para aplicações onde a relação custo-benefício e a longevidade são essenciais.
● Ampla faixa de temperatura: Os termopares são capazes de medir uma ampla faixa de temperaturas, desde temperaturas criogênicas até calor extremo, tornando-os altamente versáteis em diversas aplicações.
● Tempos de resposta rápidos: Os termopares, especialmente aqueles com junções expostas, fornecem respostas rápidas às mudanças de temperatura, tornando-os adequados para processos dinâmicos.
● Menor precisão em comparação com RTDs e termistores: Os termopares geralmente são menos precisos do que outros sensores de temperatura, como RTDs e termistores, que oferecem maior precisão.
● Flutuações de tensão: Os termopares são sensíveis a ruídos elétricos, que podem causar flutuações nas leituras de tensão e levar a imprecisões.
● Desafios de compensação de junta fria: A compensação de junta fria é essencial para leituras precisas e quaisquer erros nesta compensação podem afetar a precisão geral da medição de temperatura.
Os termopares são amplamente utilizados em aplicações industriais, como controle de temperatura de fornos, turbinas a gás e usinas de energia. Sua capacidade de suportar altas temperaturas e condições extremas os torna ideais para monitorar processos industriais onde é necessário um controle preciso da temperatura.
Os termopares também são comumente encontrados em eletrodomésticos, como aquecedores de água, refrigeradores e sistemas HVAC. Sua ampla faixa de temperatura e durabilidade os tornam ideais para manter operações seguras e eficientes nesses dispositivos.
Em ambientes de pesquisa, os termopares são usados para medir temperaturas em experimentos científicos, como testes criogênicos e análise de materiais. Sua confiabilidade e tempos de resposta rápidos fazem deles uma ferramenta inestimável para medições de alta precisão em condições controladas de laboratório.
Ao selecionar um termopar, é essencial considerar fatores como a faixa de temperatura necessária, a precisão necessária e as condições ambientais onde o termopar será usado. A escolha do tipo de termopar dependerá das necessidades específicas da aplicação, inclusive se a faixa de temperatura é extrema ou moderada.
Diferentes tipos de termopares são adequados para diferentes aplicações. Por exemplo, os termopares Tipo K são ideais para aplicações industriais devido à sua ampla faixa de temperatura, enquanto os termopares Tipo T são melhores para aplicações de baixa temperatura, como ambientes criogênicos.
Os termopares são sensores de temperatura confiáveis que funcionam com base no efeito Seebeck. Sua capacidade de medir uma ampla faixa de temperaturas os torna vitais para o controle preciso da temperatura em muitos setores.
Os termopares são conhecidos por sua durabilidade, economia e desempenho em condições adversas. A escolha do tipo certo garante leituras precisas em diversas aplicações.
Para maior precisão de medição, as empresas devem selecionar termopares de alta qualidade e calibrá-los adequadamente. Ningbo Yinzhou Yuanming Hardware Co., Ltd. oferece termopares que oferecem excelente valor, garantindo controle confiável de temperatura.
R: Um termopar é um sensor de temperatura feito de dois fios metálicos diferentes que geram uma tensão quando expostos a uma diferença de temperatura.
R: Um termopar funciona gerando uma tensão proporcional à diferença de temperatura entre suas junções quente e fria, usando o efeito Seebeck.
R: Os termopares são econômicos, duráveis e podem medir uma ampla faixa de temperatura, tornando-os ideais para ambientes agressivos.
R: Os termopares são menos precisos do que outros sensores, como RTDs, mas são adequados para muitas aplicações industriais devido à sua ampla faixa de temperatura e resposta rápida.
R: Sim, os termopares, especialmente o Tipo K e o Tipo B, podem medir temperaturas de até 1700°C, tornando-os adequados para aplicações de alta temperatura.
R: A compensação da junta fria ajusta a temperatura na junção fria para garantir leituras precisas de temperatura na junção quente.
